Какво представлява кривата на производителността на водната помпа? Как да изберем подходяща помпа въз основа на нейната крива на работа?

Когато избирате индустриална помпа, възможността за разчитане на характеристичната крива на помпата е от решаващо значение. Характеристичната крива на помпата ви казва дали тя може ефективно да постигне необходимия дебит при определено налягане, като по този начин показва дали е подходяща за вашето приложение. В тази статия ще разделим компонентите на кривата на помпата и ще ви покажем как да я използвате, за да направите по-информиран избор на помпа.





Какво е крива на помпата?

Кривите на помпата се генерират чрез тестване на помпи в лаборатория и нанасяне на данните върху графика. Обикновено хоризонталната ос на кривата на помпата представлява дебита (обикновено в l/min или m³/h), а вертикалната ос представлява напора (обикновено в метри). Дебитът и напорът са два основни параметъра, определящи производителността на помпата. Дебитът е количеството течност, която помпата може да достави за единица време. Напорът е височината, до която помпата може да повдигне течността. Напорът на помпата е право пропорционален на скоростта и диаметъра на работното колело.

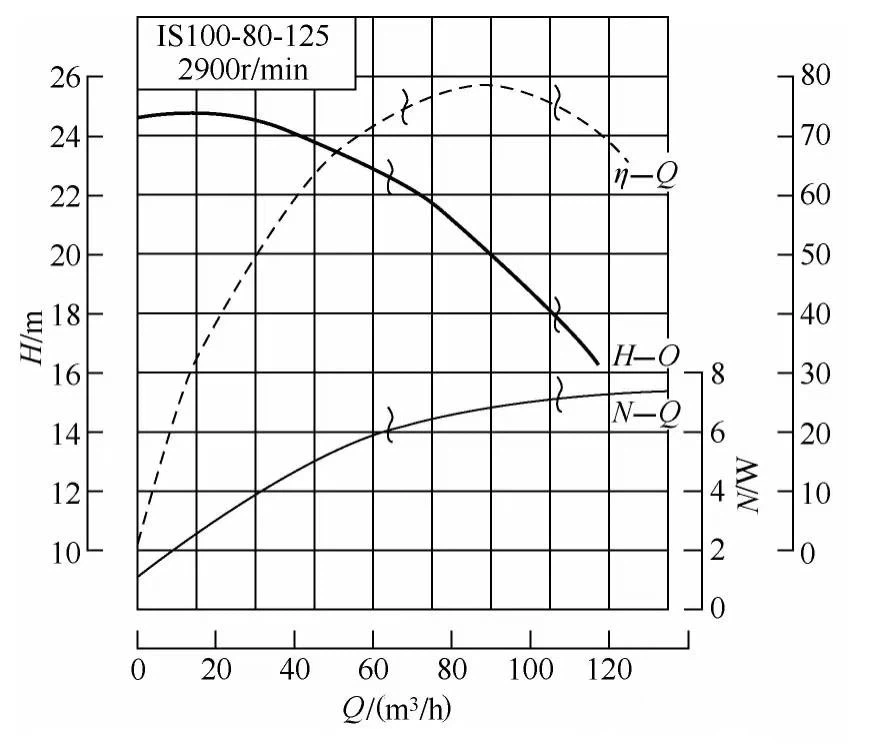

Типична характеристична крива на центробежна помпа



Типичният профил на помпата обикновено се състои от следните части:

Напор-Крива на дебита (H-Q крива)

Кривата на дебита-напор (H-Q крива) показва връзката между напора на помпата и дебита при постоянна скорост. Кривата H-Q обикновено се начертава с напор по оста y- и скорост на потока по оста x-. Тази крива показва, че с увеличаване на скоростта на потока, напорът намалява поради флуидно триене и турбуленция.



Крива на ефективност (n{0}}Q крива)

Кривата на ефективност (n-Q крива) показва връзката между ефективността на помпата и дебита при постоянна скорост. Кривата на ефективност обикновено се начертава с ефективност по оста y- и скорост на потока по оста x-. Кривата показва, че ефективността първоначално нараства с увеличаване на дебита, но намалява след определен дебит. Помпата работи най-икономично при дебит и напор, съответстващи на нейната най-висока ефективност; това са оптималните работни параметри.



Крива на мощността на вала (N-Q крива)

Мощността на вала на центробежната помпа се увеличава с увеличаване на дебита, достигайки своя минимум при нулев дебит. Следователно, когато стартирате центробежна помпа, изпускателният клапан на помпата трябва да бъде затворен, за да се намали пусковият ток на двигателя и да се защити двигателят.



В допълнение, някои помпи също имат:

Криви на нетната положителна смукателна височина (NPSHr-Q).

Кривата NPSHr показва, че кавитацията постепенно се увеличава със скоростта на потока. Имайте предвид обаче, че това не е така за някои помпи.



Как да изберем подходяща помпа въз основа на кривата на ефективността на помпата?

Стъпка 1: Определете системните изисквания



• Дебит (Q), в кубични метри на час (m³/h) или галони на минута (GPM).
• Общ напор (H), в метри или футове.
• NPSHa (Налична нетна положителна смукателна глава).
• Тип течност, температура, вискозитет



Стъпка 2: Изисквания за наслагване върху профилите на помпата



• Намерете пресечната точка на дебита и профилите на напора.
• Уверете се, че тази точка е близо до точката на най-добра ефективност (BEP).
• Избягвайте да избирате помпа, работеща в крайно ляво (свръхналягане) или крайно вдясно (ниско налягане, висок дебит).



Стъпка 3: Проверете ефективността и мощността

• Изберете помпа, която работи в рамките на 80% до 100% от BEP.
• Потвърдете, че мощността на двигателя е достатъчна, за да отговори на изискванията за работна точка.
• Помислете за маржове за безопасност, износване или разширяване на системата.



Стъпка 4: Прегледайте NPSHr

• Сравнете NPSHr профила на помпата с NPSHa на системата.
• Осигурете безопасно разстояние от поне 0,5-1,0 метра.



Избор на система

За затворени системи, оборудвани с контролни вентили, се препоръчва да се избират помпи с по-плоска крива на напора на помпата, за да се намали влиянието на промените в натоварването върху напора на системата. За отворени системи, поради наличието на допълнителен небалансиран напор, обикновено се избират помпи с по-стръмни криви на напора, за да осигурят достатъчно висок напор при постоянен дебит.



Изборът на правилната крива на производителността на помпата е един от най-важните фактори при избора на помпа. Необходимо е да се разбере значението на кривата на производителността на помпата, да се избере подходяща работна точка, да се обърне внимание на ефективността и надеждността на помпата и да се разгледат цялостно други фактори. Само по този начин можете да изберете помпа, която отговаря на вашите специфични нужди, като по този начин гарантирате нормалната работа на оборудването.
